3. Dynamo

Коннектор для Dynamo - это пакет нодов, которые позволяют взоимодействовать с сервером, отправлять и получать данные, создавать проеты, модели

Установка и обновление

Для того чтобы установить коннектор перейдите на страницу: cimbox.ru/connectors и нажмите "Скачать", после этого начнется загрузка коннектора.

После завершения загрузки запустите установку и следуйте инструкциям, которые появятся в новом окне. Для установки не требуются права администратора.

Аутентификация

В коннекторе Dynamo не предусмотрена аутентификация, поэтому для входа на сервер воспользуйтесь коннектором Revit.

Описание нодов

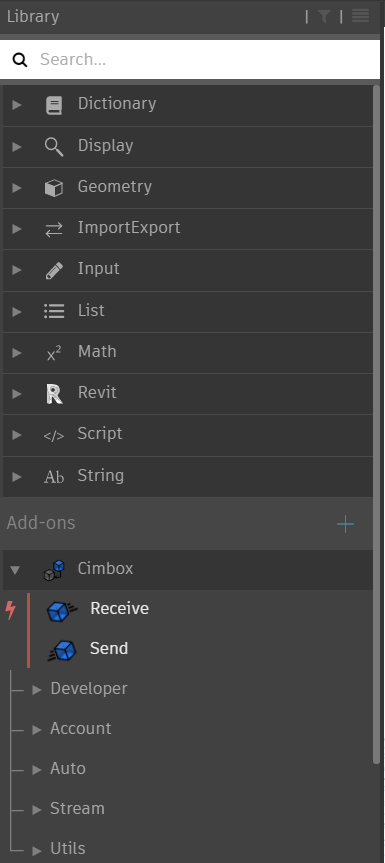

После установки коннектора Вы сможете найти список нодов в боковом меню

В корневой части пакета располагаются два основных нода:

• Receive - нод, созданный для получения данных с сервера
• Send - нод, созданный для отправки данных на сервер
• Группа "Developer" - ноды для более детального управления ресурсами
• Группа "Account" - позволяет работать с аккаунтами
• Группа "Auto" - позволяет автоматичски отправлять / получать данные
• Группа "Stream" - позволяет работать с проектами
• Группа "Utils" - утилиты

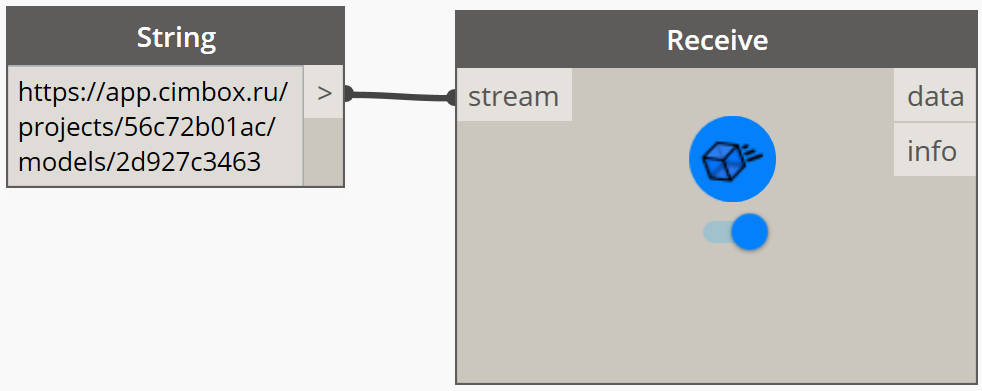

Нод "Receive"

Нод для получения данных с сервера Входнные данные: stream - ссылка на модель Выходные данные:

• data - данные из модели в структурированном виде
• info - комментарии к конкретной загрузке

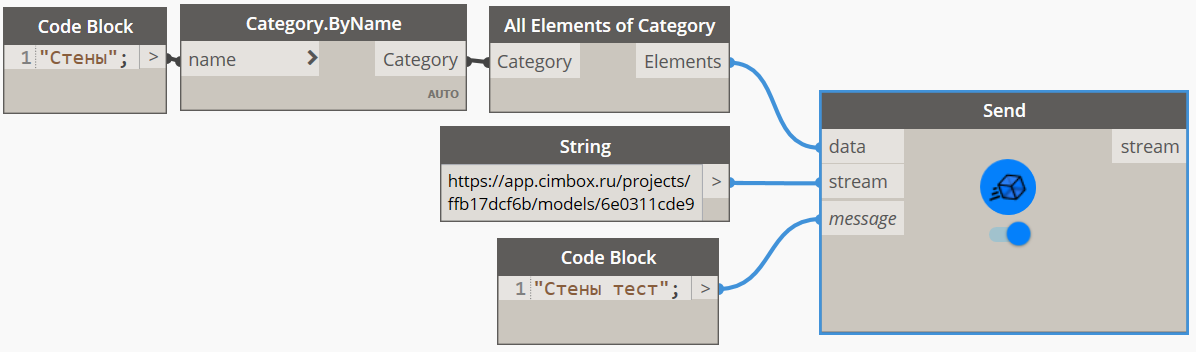

Нод "Send"

Нод для отправки данных на сервера Входнные данные: account

• data - данные, которые могут быть геометрией dynamo, элементами Revit или просто таблица
• stream - ссылка на модель
• message - сообщение (опционально) с дополнительной информацией об отправдленных данных Выходные данные:
• stream

Переключатель под синей кнопкой позволяет включить автоматическую отправку данных на сервер. Если его не вклчить, то для того чтобы отправить данные, нужно нажать на синюю кнопку.

Группа "Account"

Вы можете выбрать аккаунт из тех, в которые вы вошли

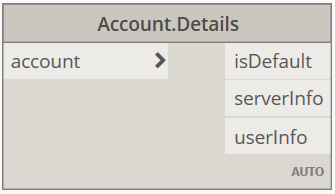

Вы можете получить дополнительную информацию об аккаунте. Входнные данные: account Выходные данные:

• isDefault - аккаунт по умолчанию (True, False)
• serverInfo - информация о сервере (ссылка на сервер, название компании)
• userInfo - информация о пользователе (имя пользователя, email, компания)

  Группа "Stream"

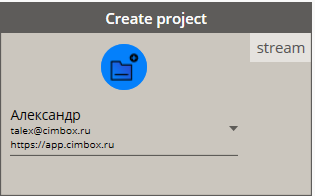

  Нод "Create project" Создание проекта, для этого нужно выбрать аккаунт в выпадающем списке. При нажатии на синюю конопку на ноде, будет создан новый проект. Нод "Stream.List" Для получения списка проектов, которые доступны аккаунту можно воспользовать нодом. Входнные данные:

• account
• limit - количество проектов

Выходные данные:

• streams - список проектов

Нод "Stream.Details" Вы можете использовать для получения информации о проекте.

Входнные данные:

• stream - проект

Выходные данные:

• id - id проекта
• name - название проекта
• description - описание проекта
• createdAt - время создание проекта
• updatedAt - время последнего обновления проекта
• isPublic - является ли проект публичным (True, False)
• collaborators - список участников проекта
• branches - список моделей

Нод "Stream.Get" Возращает ссылку на проект на сервере

Входнные данные:

• stream - проект Выходные данные:
• stream - URL ссылка

Нод "View Online" Позволяет открыть проект на сервере в браузере, работает только с одним проектом При нажатии на синюю конопку на ноде, проект откроется

Входнные данные:

• stream / URL - проект или ссылка

Нод "Stream.Update" Позволяет обновить информацию о проекте на сервер (наименование проекта, описание, уровень доступа)

Входнные данные:

• stream - проект
• name - новое название проекта
• description - новое описание проекта
• isPublic - является ли проект публичным (True, False)

Выходные данные:

• stream - URL ссылка
